喷漆室、晾干室VOCs有机废气的治理方案

时间:2022-05-05  来源:天达环保  关键词:VOCs有机废气处理,废气催化燃烧,活性炭吸附,沸石转轮,废气处理  浏览:1496

导读:喷漆室、晾干室排出的气体为低浓度、大流量常温废气,处理方法是:先将有机废气浓缩以减少需处理的有机废气总量,先采用吸附法(活性碳或沸石作吸附剂)对低浓度常温喷漆废气进行吸附,用高温气体脱附,浓缩的废气采用催化燃烧或蓄热式热力燃烧的方法进行处理。

喷漆室、晾干室排出的气体为低浓度、大流量常温废气,污染物的主要组成为芳香烃、醇醚类、酯类有机溶剂。目前,国外较为成熟的方法是:先将有机废气浓缩以减少需处理的有机废气总量,先采用吸附法(活性碳或沸石作吸附剂)对低浓度常温喷漆废气进行吸附,用高温气体脱附,浓缩的废气采用催化燃烧或蓄热式热力燃烧的方法进行处理。

  2.2.1活性炭吸附--脱附净化装置

  采用蜂窝状活性炭为吸附剂,结合吸附净化、脱附再生并浓缩VOCs和催化燃烧的原理,即将大风量、低浓度的有机废气通过蜂窝状活性炭吸附以达到净化空气的目的,当活性炭吸附饱和后再用热空气脱附使活性炭得到再生,脱附出浓缩的有机物被送往催化燃烧床进行催化燃烧,有机物被氧化成无害的CO2和H20,燃烧后的热废气通过热交换器加热冷空气,热交换后降温的气体部分排放,部分用于蜂窝状活性炭的脱附再生,达到废热利用和节能的目的。整套装置由预滤器、吸附床、催化燃烧床、阻燃器、相关的风机、阀门等组成。

  活性炭吸附--脱附净化装置根据吸附和催化燃烧两个基本原理设计,采用双气路连续工作,一个催化燃烧室,两个吸附床交替使用。先将有机废气用活性炭吸附,当快达到饱和时停止吸附,然后用热气流将有机物从活性炭上脱附下来使活性炭再生;脱附下来的有机物已被浓缩(浓度较原来提高几十倍)并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当有机废气的浓度达到2000PPm以上时,有机废气在催化床可维持自燃,不用外加热。燃烧后的尾气一部分排入大气,大部分被送往吸附床,用于活性炭再生。这样可满足燃烧和吸附所需的热能,达到节能的目的。再生后的可进入下次吸附;在脱附时,净化操作可用另一个吸附床进行,既适合于连续操作,也适合于间断操作。

  技术性能及特点:性能稳定,结构简便,安全可靠,节能省力,无二次污染。设备占地面积小,重量轻。极适用于大风量下使用。吸附有机物废气的活性炭床,用催化燃烧后的废气进行脱附再生,脱附后的气体再送催化燃烧室进行净化,不需外部能量,节能效果显著。缺点是,活性炭使用寿命短,运行成本高。

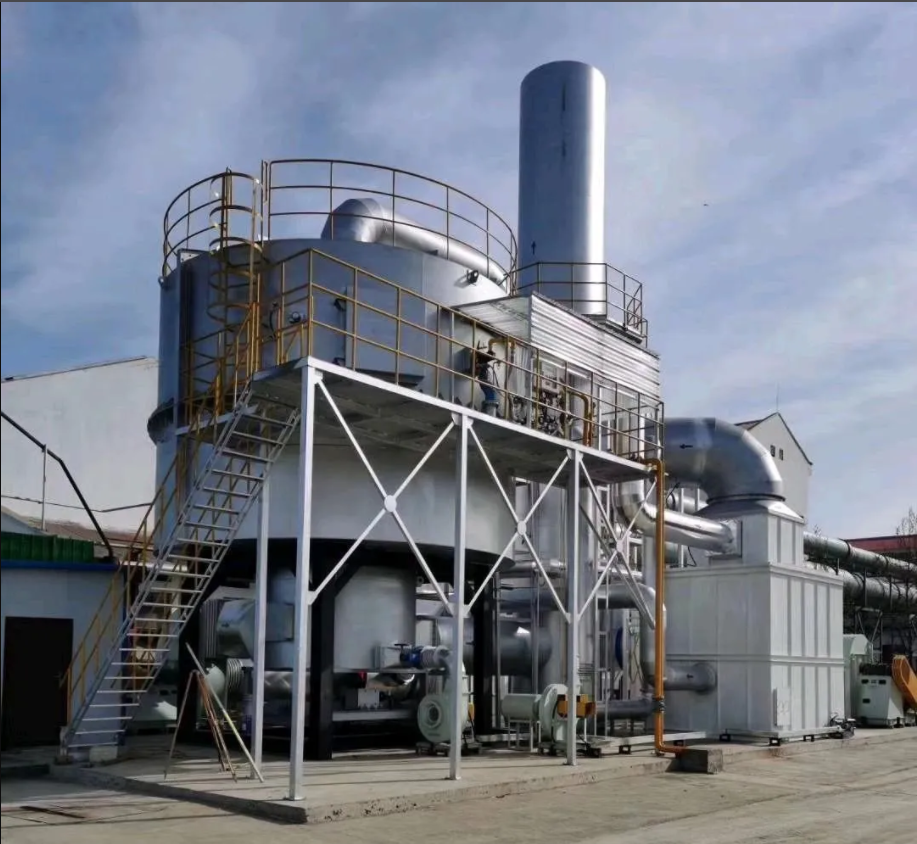

沸石转轮废气处理装置

  2.2.2沸石转轮吸附--脱附净化装置

  沸石的主要成分为:硅、铝,具有吸附能力,可作为吸附剂使用;沸石转轮就是利用沸石特定孔径对于有机污染物具有吸附、脱附能力的特性,使原本具低浓度、大风量的VOC废气,经沸石转轮浓缩转换成小风量、高浓度的气体,可以降低后端终处理设备的运行成本。其装置特性适合处理大流量、低浓度、含多种有机成分的废气。缺点是前期投资高。

  沸石转轮吸附-净化装置是一种可连续进行吸附和脱附操作的气体净化装置。沸石转轮两侧由特制的密封装置分成三个区域:吸附区、解吸(再生)区及冷却区域。该系统的工作过程是:沸石转轮以较低的速度连续转动,循环通过吸附区和解吸(再生)区及冷却区域;低浓度、大风量的废气连续不断地通过转轮的吸附区时,废气中的VOC被转轮的沸石吸附,被吸附净化后的气体直接排放;轮子吸附的有机溶剂随着转轮的转动被送到解吸(再生)区,再用小风量热风连续地通过解吸区,被吸附到转轮上的VOCs在解吸区受热脱附实现再生,VOC废气随热风一起排出;转轮转至冷却区域进行冷却降温后可重新进行吸附,随着转轮的不断转动,吸附、解吸、冷却循环进行,确保废气处理持续稳定的运行。

  沸石转轮装置实质上是一个浓缩器,经过转轮处理后的含有机溶剂的废气被分成两个部分:可以直接排放的洁净空气和含高浓度有机溶剂的再生空气。可以直接排放的洁净空气,可以进入喷漆空调通风系统进行循环使用;高浓度的VOCs气体,其浓度大约为进入系统前VOCs浓度的10倍左右,浓缩后的气体再通过TNV回收式热力焚烧系统(或其他设备)进行高温焚烧处理,焚烧产生的热量分别为烘干室供热和沸石转轮脱附供热,热量被充分利用,达到节能减排的效果。

  技术性能及特点:结构简单,维护方便,使用寿命长;高吸、脱附效率,使原本高风量、低浓度的VOCs废气,转换成低风量、高浓度的废气,降低后端终处理设备的成本;沸石转轮吸附VOCs所产生的压降极低,可大大减少电力能耗;整体系统采预组及模块化设计,具备了最小的空间需求,且提供了持续性及无人化的操控模式;经过转轮浓缩后的废气,可达到国家排放标准;吸附剂使用不可燃性疏水沸石,使用更安全;缺点是一次性投资较高。
