VOCs治理用活性炭与沸石转轮性能对比

时间：2021-09-28 来源：天达环保关键词：VOCs治理,活性炭,沸石转轮,涂装废气处理浏览：1793

导读：针对涂装线废气处理技术中常用的活性炭与沸石转轮处理工艺进行对比分析，下文为活性炭与沸石转轮处理工艺对比分析表，供各位同行参考

近年来，挥发性有机化合物(VOCs)的经济有效控制已成为环保工作的热点。大气中VOCs的来源很多，其中工业源包括石油化工、包装印刷、纺织印染、轻工、涂装和精细化工等行业，其生产工艺过程都会排放出大量的VOCs气体。目前很多工艺产生VOCs废气的特点为大风量、低浓度，且很多为间歇性排放，无处理直接排放已无法满足日趋严格的排放标准要求。活性炭吸附、热空气脱附加催化燃烧工艺在早期排放要求不高、处理对象以沸点较低的有机物为主的情景下，在处理净化大风量、低浓度有机气体的场合得到不少应用，但在处理一些沸点较高的有机污染物或为了提高净化效率而将热脱附空气温度提高至120℃以上时，存在较大的安全隐患。近年来，沸石转轮因安全性好而在低浓度、大风量排气场合取得了较多的应用，但从技术经济的角度，沸石转轮更适合于连续排放、浓度相对稳定的有机气体排放的控制。



针对涂装线废气处理技术中常用的活性炭与沸石转轮处理工艺进行对比分析，下文为活性炭与沸石转轮处理工艺对比分析表，供各位同行参考：

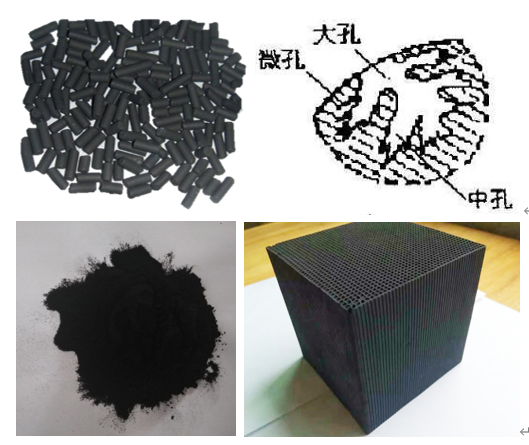

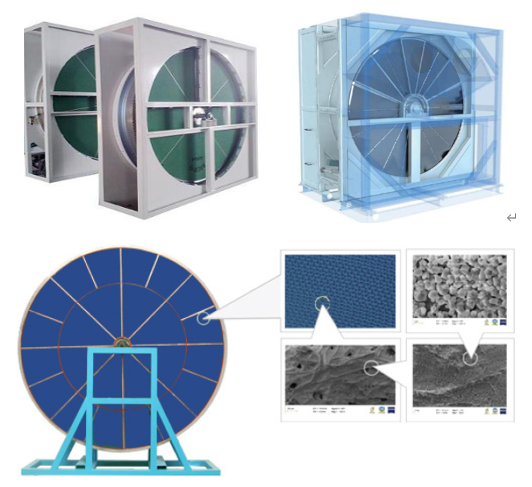

项目	活性炭	沸石转轮
脱附温度（℃）	285~300	>800
脱附时间（h）	>5	≤2
规格（mm）	100x100x100	100x100x50(也可做扇形，放置沸石转轮里面）
空塔流速（m/s）	0.5~0.8	0.4-1.0
掉粉（%）	>10	<0.2
吸附的有机废气类别	沸点过低或过高的都不适合吸附脱附，沸点过低的容易引起活性炭着火，沸点过高的脱附不干净	适合所有大分子有机废气
体积密度（g/cm³）	0.45	0.9
风阻（Pa/m）	1000	1000
纵向耐夺强度（MPa）	0.8	0.7
纵向耐夺强度（MPa）	0.32	0.3
净化率（%）	<85（基本在80）	<95（基本在92）
出去率保持性能	从开始使用，性能逐渐下降	性能较为稳定
寿命	每天8h，最长使用寿命3a	每天8h，最长使用寿命4~6a
后续处理	活性炭需作为危废处理	沸石转轮为一般废物
日常运行	随时启用，随时停止	设备考虑不间断运行
日常维护	较低	高
吸附材料初期投入	较低	活性炭的8倍投入
疏水性	可做防水	防水
反应温度（℃）	285~300	>800
自热平衡温度（g/m³）	0.5	1.0
燃烧方式	无焰燃烧	火焰停留
停留时间（s）	0.1~0.2	0.5~2.0
辅助燃料消耗量	低	高
NOх生成	几乎没有	产生一定量，无规范要求
CO²排放	低	低
占地面积	小	大
投资成本	高	很高
运行成本	高	高
使用工况	间歇式喷涂	大批量连续喷涂
